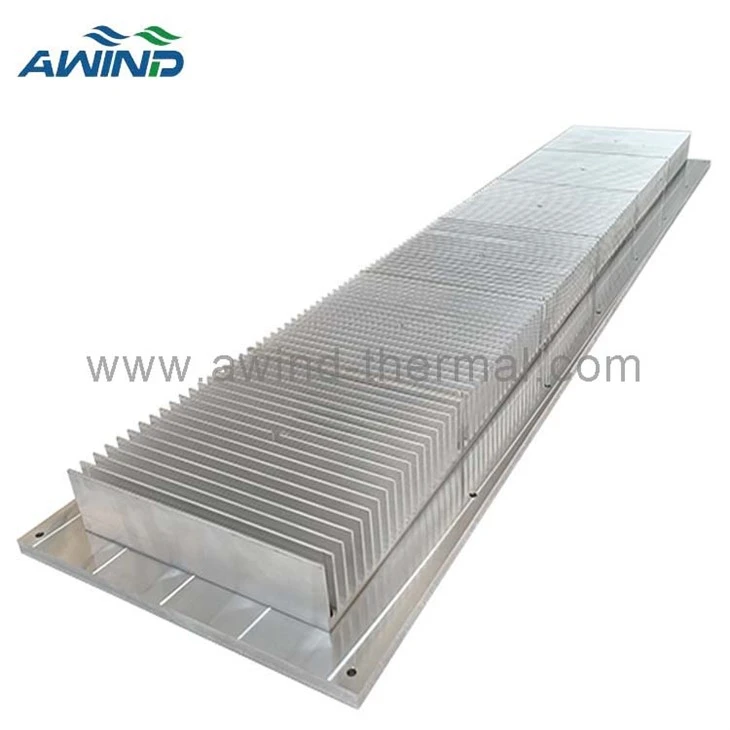

Large Heat Sink Assembly

Великий радіатор і рішення для збірки радіатора: великий алюмінієвий екструдований + пластинчастий дизайн для високо-потужного охолодження

Для високо-потужної електроніки, промислових систем керування та енергетичного обладнання окремий-радіатор часто не може забезпечити достатню теплову ефективність. Тут авеликий радіатор в зборістає істотним.

Наш{0}}розроблений на замовленнявузли радіатора, комбінуючиекструдовані алюмінієві радіаторизпрецизійні-метанооброблені алюмінієві пластини, забезпечують чудову тепловіддачу, структурну стабільність і естетично чистий зовнішній вигляд.

Що таке збірка радіатора?

A радіатор в зборіпозначає структуру охолодження, створену за допомогою об’єднання кількох компонентів-зазвичай екструдованого алюмінієвого реберного радіатора та плоскої алюмінієвої пластини.
Ця структура дозволяє поглинати тепло від пластини та ефективно передавати його в ребристу секцію, яка потім розсіює тепло в навколишнє повітря.

Наші збірки можуть бути виготовлені ввеликі розміри, в тому числі:

* Довжина: до 1,5 метра

* Ширина: близько 35 мм

* Товщина та висота плавника налаштовуються

Це робить рішення придатним для довгих лінійних джерел тепла або обладнання, яке вимагає розширеного покриття.

Aluminum heat sink plate

Як працює вузол великого радіатора

У дизайні використовується поєднання:

Алюмінієві екструдовані ребра- забезпечує велику площу поверхні

Алюмінієва опорна плита- безпосереднього контакту з джерелом тепла

Процес складання

Ми попередньо-обробляємопрецизійні монтажні отворияк на алюмінієвій пластині, так і на екструдованому радіаторі.

Дві частини євирівняні та закріплені разом гвинтами.

Це створюєщільний контакт поверхні, мінімізуючи термічний опір.

Коли джерело тепла стикається з алюмінієвою пластиною, тепло швидко передається через пластину в екструдовані ребра.

Ребра значно збільшують площу поверхні, забезпечуючи ефективне конвекційне охолодження.

Така структура забезпечує як стабільність, так і відмінні теплові характеристики.

Навіщо використовувати алюмінієву екструзію + алюмінієву пластину?

1. Відмінна теплопровідність

Алюміній легкий, але має дуже хорошу теплопровідність. Коли пластина поглинає тепло від обладнання, вона ефективно розподіляє тепло до екструдованих ребер.

2. Розширена площа поверхні

Екструдовані ребра забезпечують численні канали повітряного потоку, що сприяє швидшому розсіюванню тепла за природної конвекції чи примусового-повітряного охолодження.

3. Сильна механічна структура

Використовуючи гвинти, щоб зафіксувати пластину та радіатор разом:

Забезпечує щільний контакт

Знижує термостійкість

Покращує міцність і -тривалу стабільність

4. Гнучкі параметри розміру

Великі споруди (як1,5 м довжина) неможливо виготовити з одного шматка за допомогою чистої екструзії.
Тому об’єднання частин шляхом складання є ідеальним і-рентабельним рішенням.

Висока-якісний зовнішній вигляд і чистий дизайн

Однією з ключових переваг наших вузлів радіатора єчудова обробка поверхні та професійний зовнішній вигляд.
Завдяки високо-точній екструзії, обробці з ЧПК, видаленню задирок і контрольованому складанню кінцевий продукт є: гладким, рівномірним, візуально привабливим, придатним для відкритого монтажу, де естетика має значення. Це робить радіатор не тільки функціональним, але і привабливим.
