Модуль IGBT - це потужний пристрій, який під час роботи виділяє велику кількість тепла. Температурний діапазон для нормальної роботи модулів IGBT становить -40 градус C-150 градус C. Відмова електронних компонентів в основному спричинена високою температурою, і частота відмов прямо пропорційна температурі мікросхеми . З кожним підвищенням температури на 10 градусів надійність електронних пристроїв знижується вдвічі. Тому для підтримки нормальної роботи мікросхеми IGBT потрібен радіатор, який допоможе їй розсіювати тепло.
В даний час більшість форм розсіювання тепла IGBT на ринку є повітряним і рідинним охолодженням.
Ця стаття в основному присвячена більш поширеному радіатору: мідному та алюмінієвому радіатору, який використовується в IGBT. Великий алюмінієвий радіатор, виготовлений за технологією skiving fins, із прорізами з ЧПК на його нижній пластині, заповнений епоксидною смолою та покритими тепловими трубками в пазах, а потім піддається обробці поверхні для отримання гладкої та рівної поверхні.
Гладка і плоска поверхня підкладки може краще контактувати з джерелом тепла, забезпечуючи більш ефективну теплопередачу. Наявність теплових трубок дозволяє рівномірно розподіляти тепло на обох кінцях радіатора. Високі та щільні ребра можуть збільшити площу поверхні розсіювання тепла, збільшуючи площу контакту між теплом і повітрям.

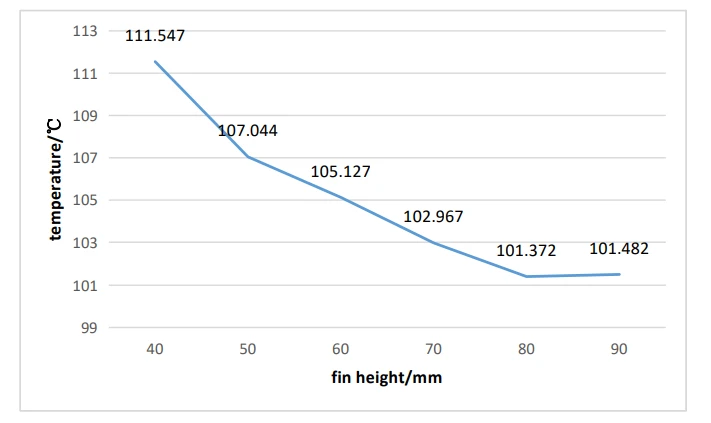

Рисунок 1 Зв'язок між висотою ребра та температурою радіатора
Зі збільшенням висоти плавників температура буде відповідно знижуватися. Це тому, що передача тепла від радіатора до повітря також збільшується, тим самим знижуючи температуру радіатора.
Однак, оскільки висота ребер продовжує збільшуватися, падіння температури поступово сповільнюється, оскільки теплопередача в нижній частині ребер повністю завершена, і подальше збільшення висоти ребер не посилить конвективну теплопередачу.

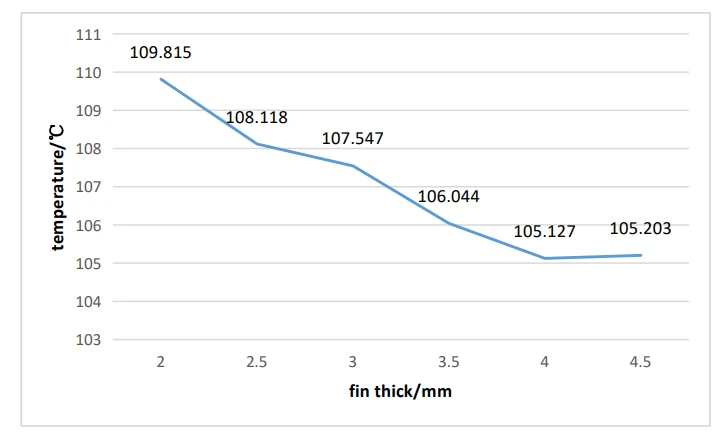

Малюнок 2: Зв’язок між товщиною ребер і температурою радіатора
Коли товщина ребер збільшується, температура знижується, а ефект розсіювання тепла найкращий, коли товщина становить 4 мм.
Як теплопровідний об’єкт, товщина ребер може впливати на ефективність конвективної теплопередачі. Коли товщина ребер збільшується, ефект конвективного теплообміну посилиться, але це не буде очевидним. Коли вона збільшується до 4,5 мм, температура залишається майже незмінною.
Через те, що товщина ребер набагато менша за їхню висоту, можна припустити, що вплив товщини ребра, що перевищує 4,5 мм, на ефективність розсіювання тепла є мінімальним.

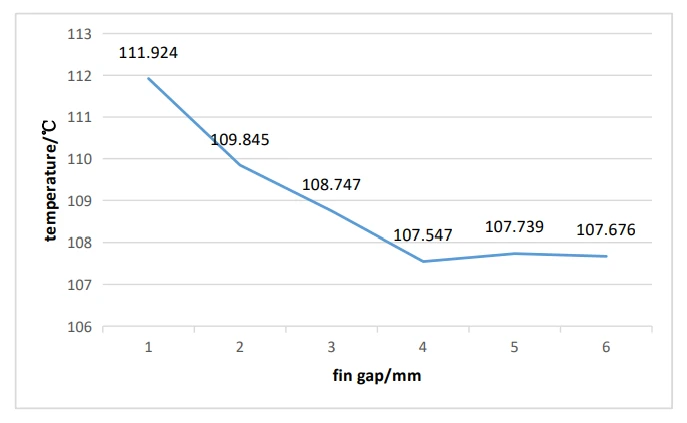

Малюнок 3. Зв’язок між відстанню між ребрами та температурою радіатора
Закон зміни відстані плавників ділиться на дві частини. Коли відстань між ребрами збільшується, температура спочатку знижується, а потім стабілізується, досягаючи оптимального розсіювання тепла. Коли відстань між ребрами збільшується, опір труби між ребрами зменшується, таким чином посилюючи ефект розсіювання тепла.
Однак, оскільки відстань між ребрами продовжує збільшуватися, опір трубопроводу залишається майже незмінним, тому температура радіатора також має тенденцію до стабілізації.
Наведені вище три набори даних вказують на те, що радіатори IGBT не обов’язково є кращими з вищими чи товщими ребрами або з щільнішою відстанню між ними. Найкращий радіатор слід аналізувати в поєднанні з вимогами до розсіювання тепла та вартістю радіатора. А компанія Awind має понад 20 років досвіду у сфері розсіювання тепла, яка може надати вам професійну консультацію в цій галузі, дозволяючи досягти безпрограшної ситуації як щодо ефекту розсіювання тепла, так і щодо вартості.
