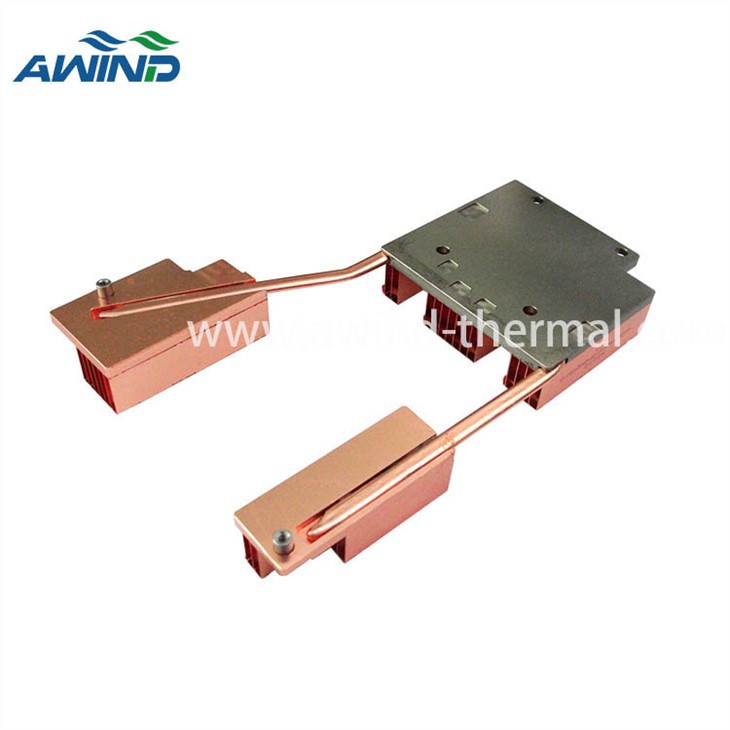

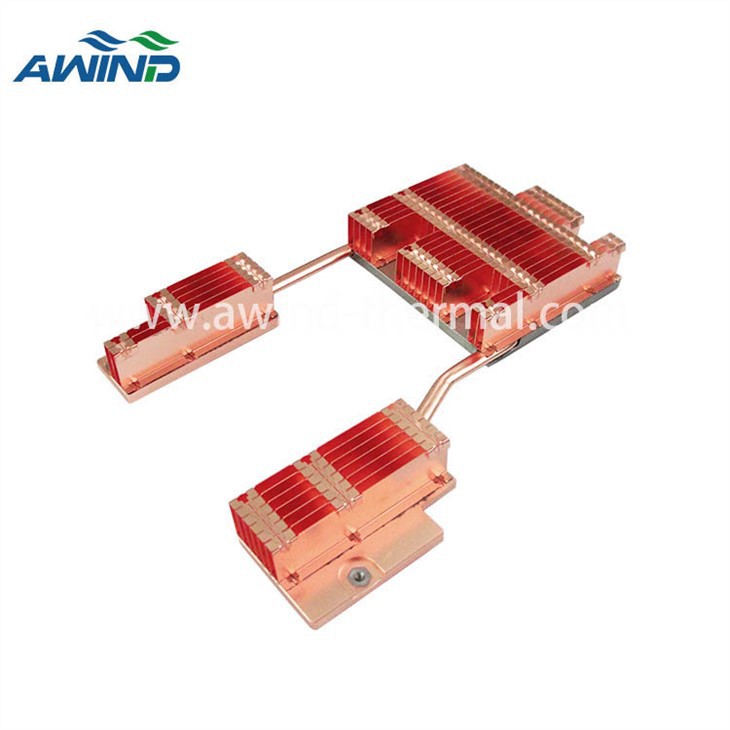

(Зображення продукту — наш останній радіатор, зв’яжіться з нами, щоб дізнатися більше)
Теплова труба
вступ:
Постійно зростаючий розвиток науки і техніки призвів до все більшої і більшої щільності тепловиділення електронних компонентів, що має незначний вплив на продуктивність і надійність.
Коли тенденція розвитку електронного обладнання в майбутньому буде легким, тонким і коротким, покращення його продуктивності та надійності залежатиме від технології електронного охолодження.
Відповідно до відповідних статистичних даних American Aerospace, 55% несправностей електронних частин в основному відбувається через температурний фактор.
Таким чином, вирішення проблеми розсіювання тепла стало ключовою технологією електронних продуктів в останні роки, серед яких теплова трубка також відіграє ключову роль.

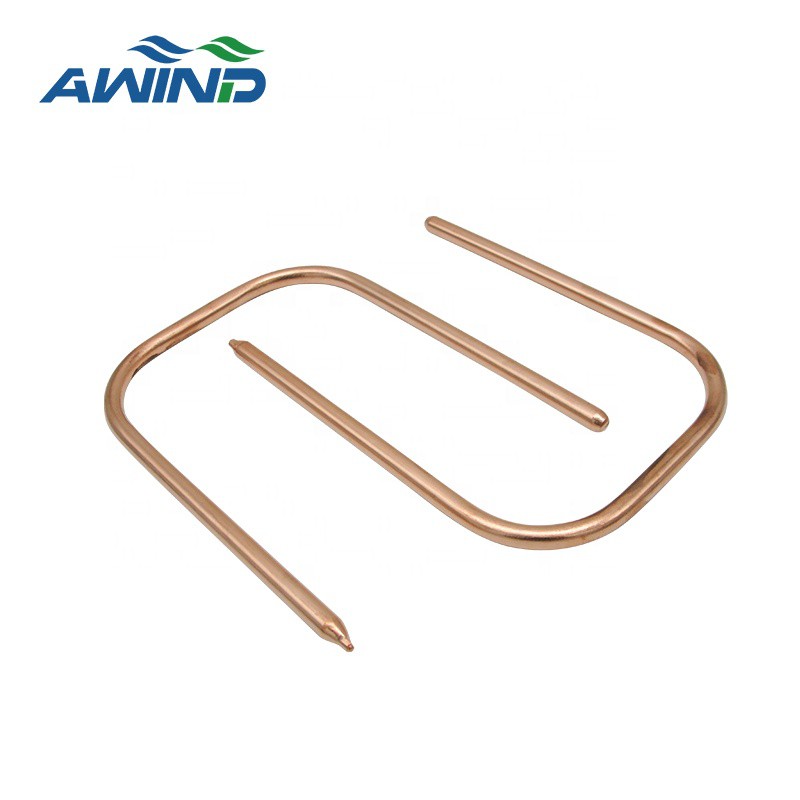

Теплова труба
Теплова трубка – це пристрій для передачі тепла, який поєднує в собі принципи теплопровідності та фазового переходу для ефективної передачі тепла між двома поверхнями твердого тіла.
В основному використовується тип теплових труб, Термосифони
Термосифони → Силами гравітації/прискорення → Напрямок теплопровідності є циклічним повторенням

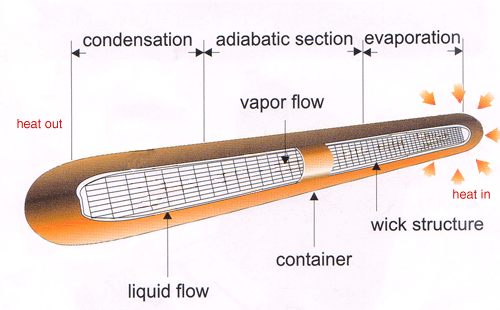

Склад конструкції теплової труби:
Матеріали та робочі рідини:
Матеріал конверта – Мідь – Алюміній – Нержавіюча сталь
Структура Wick:
Сітка – Волокно – Агломерат – Канавка
Робоча рідина:
Вода – Метанол – Ацетон – Натрій – Ртуть...

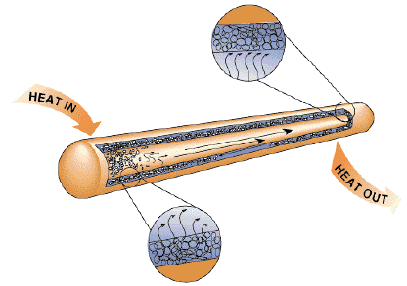

Принципи:
На гарячій поверхні розділу теплової труби рідина, що контактує з теплопровідною твердою поверхнею, перетворюється на пару, поглинаючи тепло від цієї поверхні.
Потім пара рухається вздовж радіатора теплової трубки до холодної межі розділу та конденсується назад у рідину, вивільняючи приховане тепло.
Потім рідина повертається до гарячої поверхні розділу через капілярну дію, відцентрову силу або силу тяжіння, і цикл повторюється.

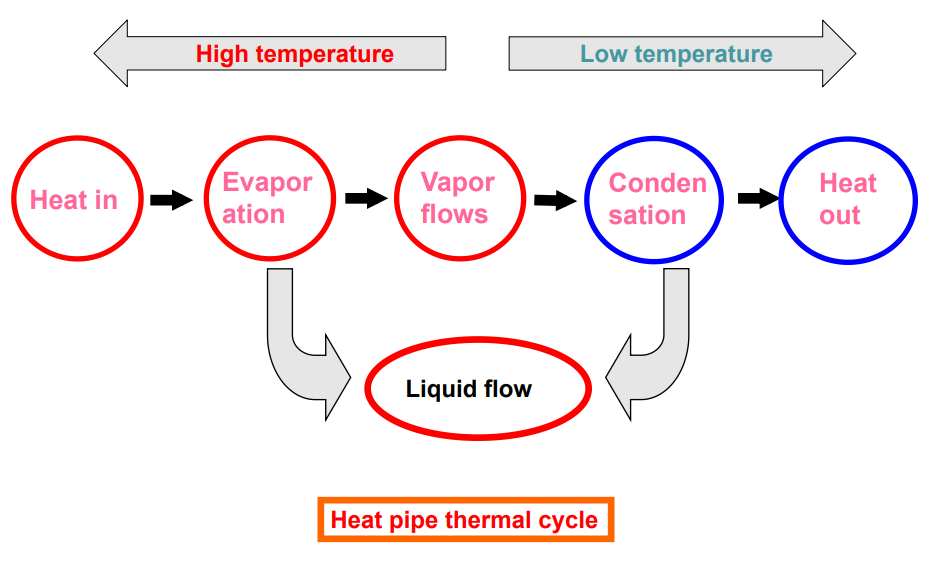

Робочий процес
Переваги
• Легка вага, невеликий розмір і проста структура
• Висока теплопровідність, у 100-1000 разів тепловіша, ніж у мідної трубки
• Діапазон робочих температур від -243 градусів до 1000 градусів
• Відсутність шуму під час роботи
Термічний тест

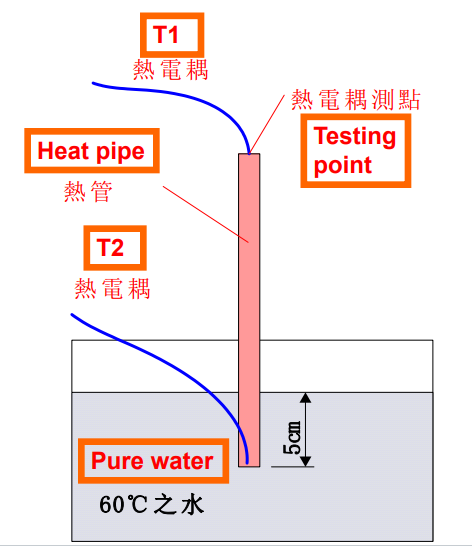

Дельта Т тест
Ідеальна різниця температур → 0 град
100% перевірка для перевірки різниці температур → Менше або дорівнює 5 градусам
Мета - перевірити Delta T (△T) між двома кінцями теплової труби

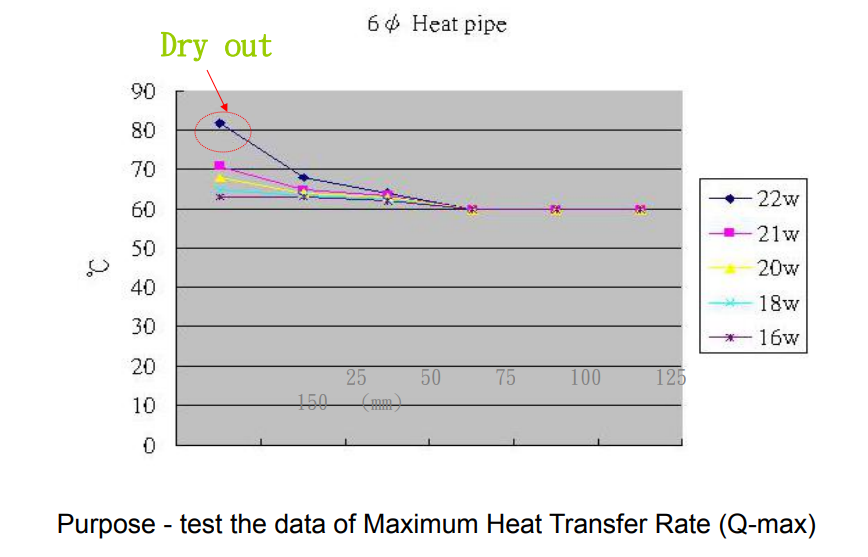

Тест Q-max
Мета - перевірити дані максимальної швидкості теплопередачі (Q-max)

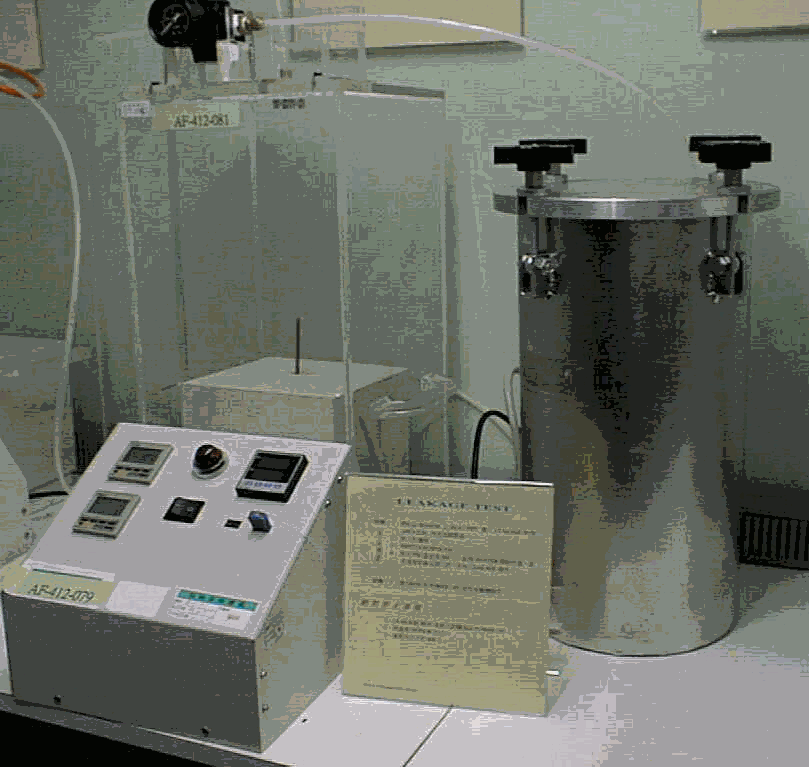

Тест на безпеку
• Критичні компоненти - теплова труба
• Безпека - посудина під тиском
• ТЕМПЕРАТУРА ЗБОРУ → 320 градусів Витік
• Призначення - розрив труби (тест на безпеку)
| Мета застосування | Приклади |
| Теплопередача | Теплообмінник, сонячний водонагрівач, геотермальна утилізація, накопичувач тепла, кондиціонер |
| Опалення | Бойлер, підігрів карбюратора, автомат лобове скло, термозварювальна ванна, деко, ніж для крему |
| Охолодження | Електронні компоненти, такі як транзистори, діоди, тиристори, мікросхеми, LSI, VLSI, розсіювання тепла центрального процесора та IGBT, охолодження машинного трансформатора, обертання, охолодження машини, охолодження кабелю, лінійне охолодження, охолодження форми, холодильник |
| інші | ВЧП, діод, термовимикач, платформа терморегулятора, (біовафля, ріст кристалів) |
